Enlace por radio del UAV XT30, OFDM MIMO Video Transmission System 100g

video&data&RC todo de 100g V21 en un vínculo (85mm*55mm*20m m)

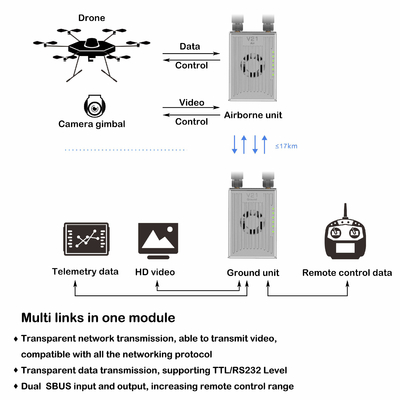

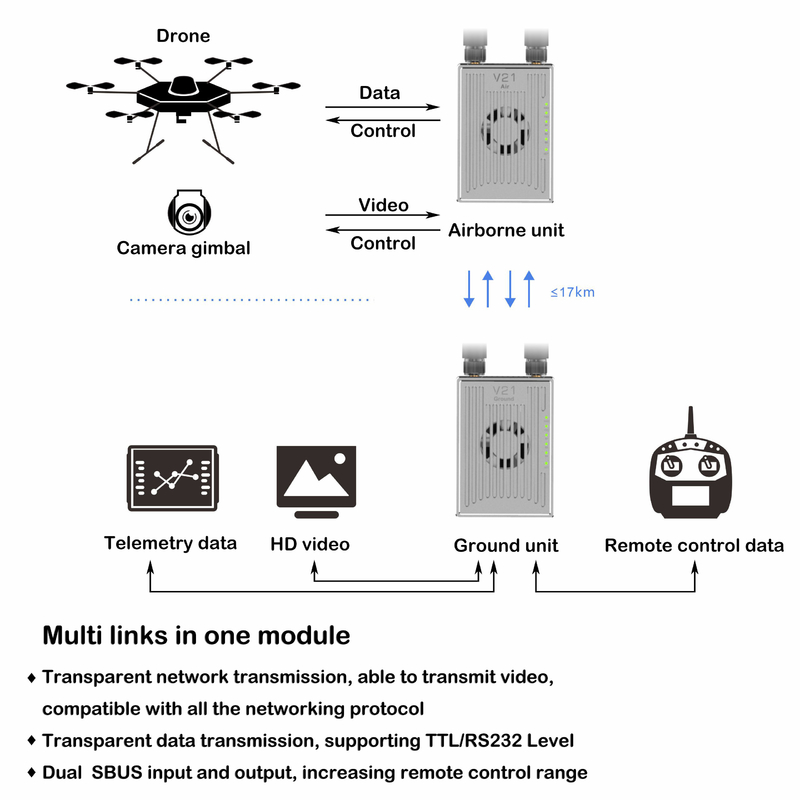

Vínculo todo junto que explota tecnologías de OFDM y de MIMO. Puede llevar señales de un flujo continuo de serial y de datos del LAN, así como de control de SBUS. Los módulos del RF de los 800M, 1.4G, bandas 2.4G se integran, y usted puede modificar la frecuencia para requisitos particulares en el software. Su configuración en Internet hace simple actuar.

Características

• Transmisión transparente de la red, capaz de transmitir las imágenes, compatibles con todos los protocolos de red;
• Transmisión de datos transparente, nivel de la ayuda TTL/RS232;
• Se extiende la entrada doble y la salida de SBUS, rango extendido remoto;
• Formato de codificación video de la entrada de la ayuda H264/265;
• Ancho de banda: 30MHz máximo;
• El estado latente de la transmisión del nodo al nodo de centro ≤60ms;
• 在 de la ayuda 800MH, banda de frecuencia 1.4GHz y 2.4GHz;
• Seguridad: módulo de la autentificación del acceso, prevenir el acceso ilegal.
• Encripción definida por el usario de la ayuda;
• Por la exploración del espectro evitar interferencia;
• Ayuda en el salto de frecuencia para reducir interferencia

Parámetros
Banda de frecuencia:

800MHz (806-826MHz)

1.4GHz (1427.9-1447.9MHz)

2.4GHz (2401.5-2481.5MHz)

Poder del RF: -40-25dbm (ajustable)

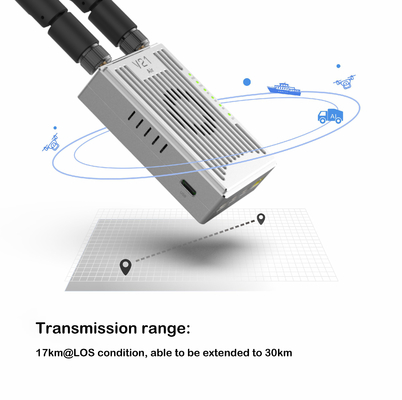

Alcance de transmisión: el 10km grade@LOS

Estado latente video: 20ms (estado latente de la transmisión de Tx a Rx)

Ancho de banda: el 1.4-20M (el 1.4M/3M/5M/10M/20M)

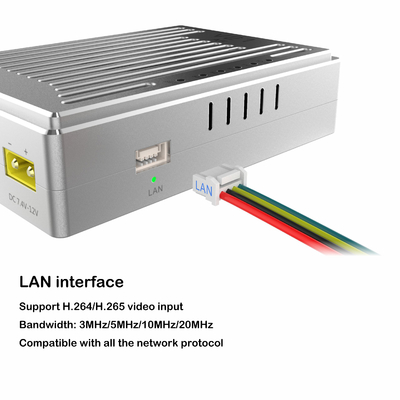

Entrada-salida video: LAN (IPC de conexión device/PC)

Voltaje de fuente de alimentación: 7.4-12V

Interfaz de la fuente de alimentación: XT30

Corriente de la operación: 180mA

Temperatura de la operación: -10℃-+50℃

Dimensión: 85mm*55mm*20m m

Peso: 100g (excluya la antena)

Puerto de S-BUS: Puertos 2*S-BUS

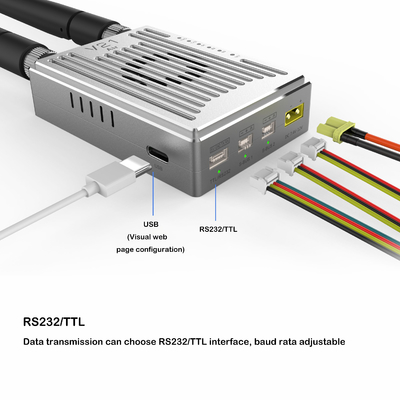

Puerto serie: puerto 1*serial (defecto: TTL; opcional: RS232; Lleno - duplex, velocidad ajustables)
